Un voyant ABS allumé ne signifie pas forcément que le capteur est mort. Avant de commander une pièce, nous recommandons de distinguer le type de capteur monté sur le véhicule, car la méthode de test diffère radicalement entre capteur passif et actif. Confondre les deux mène à des diagnostics erronés et des remplacements inutiles.
Capteur ABS passif ou actif : identifier le type avant tout test
Un capteur inductif (passif) génère sa propre tension alternative grâce à la rotation de la couronne dentée. Il ne reçoit aucune alimentation extérieure. À l’inverse, un capteur à effet Hall (actif) est alimenté en permanence par le calculateur et produit un signal numérique carré.
A découvrir également : Moteurs Renault TCe : fiabilité réelle et coûts de réparation
Sur les véhicules d’avant 2005-2008, le capteur passif reste courant. Les modèles plus récents embarquent quasi systématiquement un capteur actif, souvent intégré au roulement de roue. Le connecteur donne un premier indice : deux fils pour un passif, trois fils (alimentation, masse, signal) pour un actif.
Cette distinction conditionne toute la suite. Un ohmmètre appliqué sur un capteur Hall ne fournit aucune valeur exploitable de résistance. Tester un capteur actif comme un passif, c’est perdre du temps et risquer de condamner un composant sain.
Lire également : Sigle des voitures : quiz visuel à imprimer pour tester famille et amis
Tester un capteur ABS au multimètre : mesure de résistance et tension
Capteur inductif : résistance et tension AC
Débranchez le connecteur du capteur côté roue. Placez le multimètre en mode ohmmètre sur les deux bornes du capteur. La valeur attendue se situe généralement entre quelques centaines et quelques milliers d’ohms selon le constructeur (consultez la valeur de référence dans la documentation technique de votre véhicule). Un circuit ouvert ou un court-circuit franc indique un capteur défaillant.
Passez ensuite en mode tension AC (millivolts). Faites tourner la roue à la main : le capteur doit produire une tension alternative. L’absence totale de signal confirme la panne. Une tension très faible peut indiquer un entrefer excessif ou une couronne dentée endommagée plutôt qu’un capteur défectueux.
Capteur à effet Hall : vérifier l’alimentation avant le signal
Sur un capteur actif, la première mesure concerne l’alimentation. Contact mis, mesurez la tension entre le fil d’alimentation et la masse au niveau du connecteur côté faisceau. Vous devez lire une tension proche de la tension de bord. Si cette alimentation est absente, le problème vient du faisceau ou du calculateur, pas du capteur.
L’analyse du signal carré d’un capteur Hall nécessite idéalement un oscilloscope. Le multimètre ne permet pas de visualiser la forme du signal. Nous recommandons de passer aux données en direct via l’OBD avant de déposer quoi que ce soit.
Diagnostic OBD : comparer les vitesses de roue en données en direct
La comparaison des vitesses de roue en données en direct reste le test le plus fiable avant toute dépose de capteur. Branchez un outil de diagnostic OBD capable de lire les PIDs du module ABS/ESP. Roulez à vitesse constante et observez les quatre valeurs de vitesse de roue.
- Une roue affichant zéro en permanence signale un capteur muet ou un faisceau coupé
- Une roue dont la vitesse oscille de façon erratique à basse vitesse pointe vers une couronne dentée fissurée ou une bague magnétique démagnétisée
- Un écart régulier mais constant par rapport aux autres roues peut indiquer un entrefer mal calibré ou des débris métalliques collés au capteur
Ce test évite de remplacer un capteur alors que la bague magnétique intégrée au roulement est la vraie coupable. Sur de nombreux véhicules récents, le défaut provient plus souvent du roulement ou de la bague magnétique que du capteur lui-même.
Couronne dentée et bague magnétique : les causes masquées d’un défaut ABS
Avant de conclure à la panne du capteur, inspectez visuellement la zone de détection. Retirez le capteur de son logement et examinez son extrémité : des particules métalliques agglomérées faussent le signal sans endommager le composant. Un nettoyage suffit alors à restaurer le fonctionnement.
Sur les véhicules équipés d’une bague magnétique intégrée au joint du roulement, vérifiez l’état de cette bague. La rouille gonflante, les fissures ou la démagnétisation partielle provoquent des symptômes identiques à ceux d’un capteur défaillant. Approchez un petit tournevis de la bague : il doit être attiré de façon régulière sur toute la circonférence. Une zone sans aimantation trahit une bague hors service.
La couronne dentée (sur les systèmes à capteur inductif) mérite le même examen. Des dents cassées ou un voile provoquent un signal irrégulier que le calculateur interprète comme un défaut capteur.

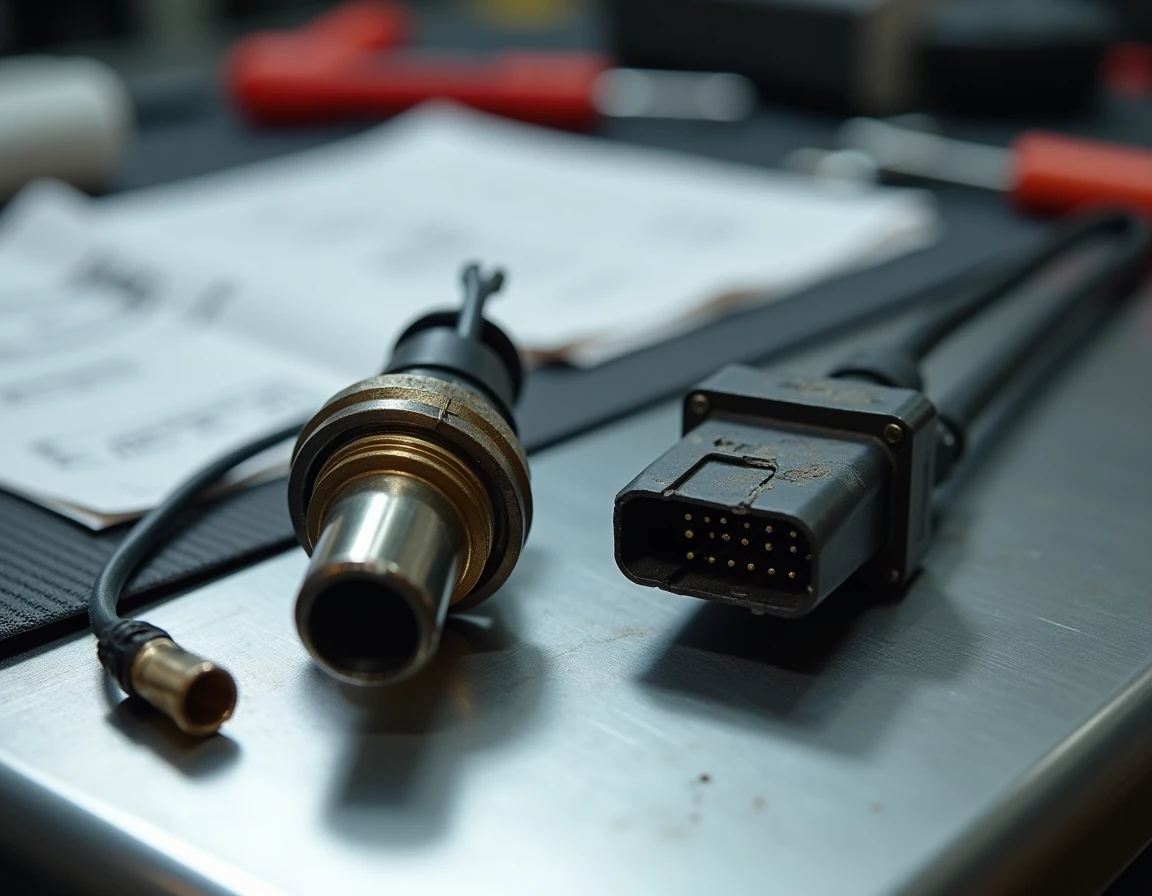

Réparation ou remplacement du capteur ABS : critères de décision
Le choix entre réparer et remplacer dépend de la localisation réelle du défaut. Voici les cas de figure courants :
- Capteur encrassé, entrefer correct, faisceau intact : un nettoyage et un repositionnement règlent le problème sans remplacement
- Faisceau endommagé (coupure, gaine fondue, connecteur oxydé) : la réparation du câblage coûte moins cher qu’un capteur neuf et traite la vraie cause
- Bague magnétique défectueuse : le remplacement du roulement complet s’impose, le capteur peut être conservé
- Capteur en court-circuit ou circuit ouvert confirmé au multimètre : le remplacement du capteur est la seule option
- Capteur actif sans signal malgré alimentation correcte et couronne saine : remplacement nécessaire
Nous observons que les remplacements de capteurs ABS injustifiés restent fréquents en atelier, faute d’avoir contrôlé la bague ou le faisceau en amont. Un diagnostic méthodique réduit les interventions inutiles et cible la pièce réellement défaillante.
Dernier point à ne pas négliger : après tout remplacement de capteur ou de roulement, un effacement des codes défaut via l’outil OBD est nécessaire. Sur certains véhicules, une procédure de calibration ou d’apprentissage du nouveau capteur par le calculateur peut être requise. Sans cette étape, le voyant ABS reste allumé malgré une réparation techniquement correcte.
